Ispitivanje penetrantima (PT) je jedna od najstarijih i najčešći korištenih metoda za detekciju površinskih grešaka kod kontrole zavarenih spojeva, kontrole rezervoara, sudova pod pritiskom, stakla, plastike, keramike…
Iako je ispitivanje penetrantima rasprostranjeno na terenu, vrlo je česta PT kontrola u livnicama, kovačkim centrima, ili prilikom proizvodnje opreme i sudova pod pritiskom.
Priprema površine-najkritičnija faza PT kontrole
Uspeh penetrantskog ispitivanja direktno zavisi od kvaliteta pripreme površine. Površinske kontaminacije- ulje, mast, oksidi, boja, ili zaostali materijali od mašinske obrade-mogu u potpunosti maskirati defekte ili stvoriti lažne indikacije.
Tradicionalne metode čišćenja poput odmašćivanja rastvorima, peskarenje , mehaničko uklanjanje daju dobre rezulate. Kod kritičnih komponenti ili složenih geometrija, tradicionalne metode nisu uvek dovoljne.
U takvim slučajevima lasersko čišćenje delova, omogućava selektivno uklanjanje kontaminacije bez rizika od zatvaranja defekta ili ostavljanje rezidula koji bi uticali na PT rezultate.

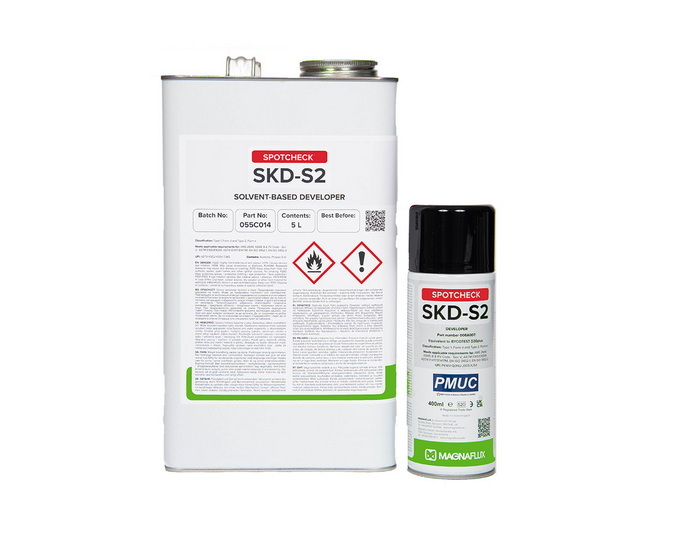

Magnaflux razvijači penetranta su dizajnirani da poboljšaju testiranje tečnim penetrantima na dva načina:
Maksimiziraju osetljivost bilo kog penetranta koji koristite.
Obezbeđuju belu kontrastnu pozadinu na testnoj površini.
Kako funkcionišu razvijači
Nakon što je penetrant dospeo u pukotinu, razvijač deluje kao "sunđer" koji apsorbuje penetrant iz defekta na površinu. Ovaj proces se naziva "bleeding out" i omogućava da čak i mikroskopski defekti postanu vidljvi. Istovremeno, bela podloga razvijača obezbeđuje maksimalan kontrast sa obojenim (crvenim) ili fluorescentnim indikacijama.
Tipovi razvijača
Suvi razvijači- idealni kod visoko osetljivih komponenti
Rastvorivi u vodi- suspenzije za nanošenje prskanjem ili potapanjem
Solvent- based- sprejevi pogodni za terenske kontrole
Razvijači za flourescentnu PT- za detekciju defekata do 10 µm
Magnaflux razvijači penetranata formulisani su prema AMS 2644 i ASTM E1417 standardima, što garantuje ponovljive rezultate u serijskog proizvodnji
Vrhunska osetljivost za unapređenje vašeg ispitivanja

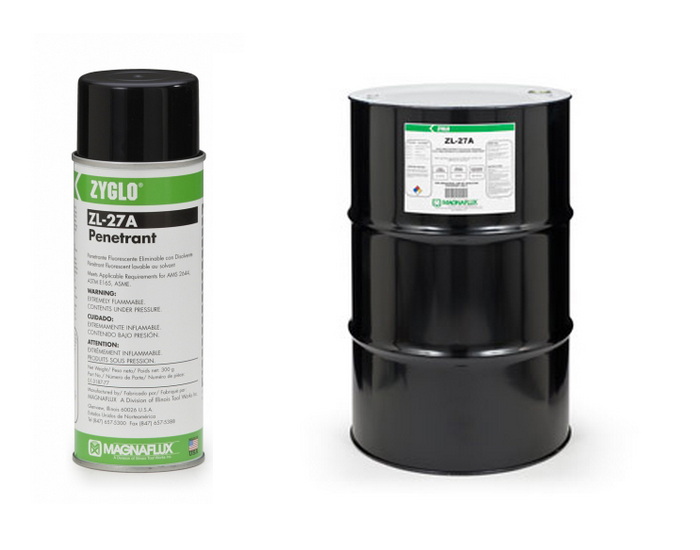

Fluorescentni penetranti predstavljaju najsenzitivniju metodu za detekciju površinskih diskontinuiteta. Pod UV svetlošću (365 nm), fluorescentne boje emituju jarko zeleno-žutu svetlost koja čini vidljivim čak i mikroskopske pukotine širine manjeg od 1 mikrometra.
Kada se koriste fluorescentni penetranti
Ova metoda je nezamenljiva kod:
• Aerospace komponenti - turbinske lopatice, strukturni elementi aviona, landing gear
• Automobilske industrije - kritični delovi motora, aluminijumske komponente za elektromobilnost
• Nuklearne industrije - komponente reaktora gde je nulta tolerancija na defekte
• Precizne mehanike - medicinski implanti, merila, hidraulični cilindri
Prednosti u odnosu na crvene penetrante
Fluorescentna metoda omogućava:
• 10x veću osetljivost - detektuje defekte koje crveni penetranti propuštaju
• Brži proces inspekcije - indikacije su jasno vidljive pod UV lampom bez potrebe za dugom evaluacijom
• Veća pouzdanost - manja subjektivnost ocene od strane inspektora
Magnaflux fluorescentni penetranti su načinjeni od visoko kvalitetnih fluorescentnih boja i rastvarača, sa izvanrednim prodornim karakteristikama.
Dostupni su u različitim osetljivostima prema ASTM E1417 (Level 1/2, ultra-high sensitivity Level 3/4) što omogućava podešavanje metode prema zahtevima specifične aplikacije
Crveni penetranti su najčešće korišćena metoda PT kontrole zbog jednostavnosti primene i mogućnosti inspekcije bez potrebe za specijalnom opremom. Indikacije su vidljive na dnevnom svetlu kao crvene naznake na beloj pozadini razvijača.
Kada su crveni penetranti pravi izbor
Idealni su za:
• Terenske primene - kontrola na gradilištu, inspekcija rezervoara, cevovoda
• Livnice i kovačnice - kontrola odlivaka i otkovaka gde je potrebna brza inspekcija velikog broja delova
• Održavanje i remont - generalni remont opreme gde nije dostupna UV lampa
• Obrazovanje i trening - obuka operatera za PT metodu
Prednosti crvenih penetranata
• Nema potrebe za UV lampom - inspekcija se vrši na dnevnom svetlu
• Jednostavna primena - može se koristiti u terenskim uslovima
• Ekonomična metoda - niža investicija u opremu u odnosu na fluorescentnu metodu
• Vizuelna potvrda - rezultati su lako dokumentuju
Dostupni su kao vodoperivi (water-washable) ili post-emulzibilni sistemi, u skladu sa ASTM E1417 i ISO 3452 standardima.

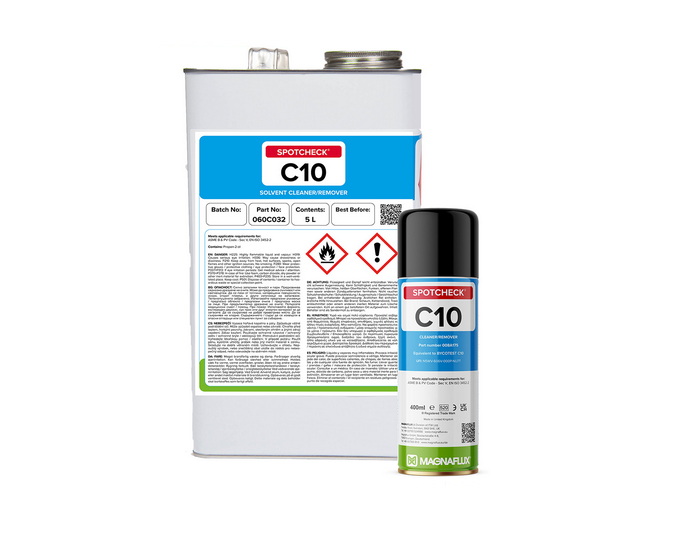

Efikasno čišćenje pre, tokom i nakon PT procesa je od ključnog značaja za pouzdane rezultate inspekcije.
Tri kategorije hemikalija - čistači, odstranjivači i emulzifajeri - čine osnovu kvalitetne pripreme i finalizacije penetrantske kontrole.
Čistači površine (Pre-cleaners)
Koriste se PRE nanošenja penetranata za uklanjanje:
• Masti, ulja i maziva sa obrađenih površina
• Zaštitnih premaza i antikorozivnih prevlaka
• Kontaminanata koji bi blokirali penetraciju u defekte
Kritično: Čistač ne sme ostavljati tanki film ili rezidue. Magnaflux čistači su formulisani da potpuno isparavaju bez ostataka koji bi uticali na kapilarno dejstvo penetranata.
Odstranjivači penetranata (Removers)
Nakon vremena penetracije, višak penetranta sa površine mora biti uklonjen pre nanošenja razvijača. Postoje tri metode:
• Vodoperivi penetranti - uklanjaju se direktno vodom (water-washable metoda)
• Post-emulzibilni penetranti - zahtevaju emulzifajer koji čini penetrant rastvorljivim u vodi
• Solvent removers - brisanje sa krpom natopljenom rastvaračem (najčešće za terensku primenu)
Emulzifajeri
Koriste se kod post-emulzibilnih penetranata da pretvore penetrant sa površine u vodorastvorivu supstancu. Postoje dva tipa:
• Lipofilni (oil-based) - mešaju se sa penetrantom na površini
• Hidrofilni (water-based) - reaguju sa penetrantom bez mešanja
Vreme emulzifikacije je kritično - predugo emulzifikovanje može “isprati” penetrant iz samog defekta (over-washing), dok prekratko ostavlja višak na površini (background noise).
Magnaflux asortiman
Kompletan spektar čistača i emulzifajera pokriva sve metode PT kontrole - od standardnih aplikacija do kritičnih aerospace primena. Svi proizvodi su sertifikovani prema AMS 2644, ASTM E1417 i Nadcap zahtevima..
Sistemi za ispitivanje penetrantima obezbeđuju kontrolisane uslove i ponovljivost procesa - neophodno za serijsku proizvodnju i kritične aplikacije gde je zahtevana puna dokumentacija rezultata.
Kada je potreban kompletni sistem
• Serijska proizvodnja - automotive, aerospace sa velikim brojem delova dnevno
• Kvalifikovane procedure - NADCAP, ISO 9001 zahtevi za proces kontrolu
• Kritične komponente - gde ljudska greška u vremenima nije prihvatljiva
• Dokumentacija - evidencija temperatura, vremena, koncentracija
Tipovi sistema:
Sistemi za prečišćavanje vode projektovani su za uklanjanje vodoperivih penetranata, post-emulzionih penetranata i čistača iz upotrebljene vode.
Prečišćena voda može da se izliva u odvod (u skladu sa zahtevima zakona o zaštiti životne sredine) ili reciklira u procesu.
Zašto je prečišćavanje obavezno
Penetranti i emulzifajeri sadrže:
• Fluoroscentne boje - toksične za akvatične organizme
• Rastvarače i surfaktante - kategorizovani kao VOC emisije
• Ulja i organske komponente - ne mogu direktno u komunalni odvod
Ekonomska benefit
• Reciklaža do 90% vode - smanjenje potrošnje i troškova
• Eliminacija odlaganja opasnog otpada - ušteda na transport i tretman
• Usklađenost sa propisima - izbegavanje kazni i reputacijskih rizika
Magnaflux sistemi su dizajnirani za integraciju sa postojećim PT linijama, sa kapacitetom prilagođenim dnevnoj potrošnji vode. Uključuju automatsku kontrolu kvaliteta i alarmiranje kod prekoračenja dozvoljenih parametara.
Sa više od 20 godina iskustva, nudimo industrijska rešenja koja grade poverenje kroz kvalitet, preciznost i pouzdanu tehničku podršku.
